2006年10月19日

旧式PowerBookのメモリ増設

「今さら」シリーズになって来た気がします（笑）。
昨日、たまたま何かをしていたら急にCubeのメモリを増やしたくなりました。
1.5ギガ迄載るんだからもっと増やせば仕事が楽になるぞ！　てな感じです。
現在3つあるスロットに挿さっているのは512MB・256MB・128MB各一枚、
計896MBなので、せめて1枚、128MBのものを512か256に替えたい、と
通販サイトやオークションを覗いて…とふと、
「ひょっとするとウチに何かメモリがあるかもしれない」と思い立ち、家探しするも
128MBのものが2枚出て来ただけで、使えそうなものは見つかりませんでした。
ところがぽろっと平成15年4月の日付け入りの封筒から
ノート用の256MB、1インチ高のSDRAMが…
いつかノートのパワーアップを計ろうと思っていたのか、iMac用に買ったのか
それすらもう覚えていないのですが、えらく資産価値が目減りしたもんです（苦笑）。

そこで急遽、Cubeのメモリ増設計画から一転、ノートのメモリ増設計画に変更となりました。

投稿者 kota : 20:30 | Mac・iPod・iPad/iPhone他

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　スポンサードリンク

これが出て来たメモリです。うーん、なんだか適当に置いてあった感漂います。

最近また持ち運ぶことの多くなったiBook(Dual USB)のメモリが増えたら楽になるよなぁ、
と思って現在のメモリをチェックしてみると既に320MB載っています。
古い機種過ぎて記憶もおぼろげなんですが、
確かメモリスロットは1つ、そこに既に256MBが挿さっていました。
あとの64MBは裏面スロットか？　…いや、コイツはオンボードで64MBだ！
仕方なくiBookは断念、もう1台あるノート、
PowerBook G3(または2000 / あるいはFW、いわゆるPismo)に載せる事となりました。
なんで今さら7年近く前の機種に…（苦笑）
こちらも既に320MB搭載、表面に256MBが挿さっていますが、
iBookと違ってこちらは裏面にもう1つスロットがあり、デフォで64MBが挿さっています。
こちらをこの発掘して来た256MBと交換すればいいのですが、何だか恐い気も致します。

…とーこーろーが、えっ、と気抜けするぐらい簡単でした。はい。
ボトム側のメモリ交換は困難でCPUを外さないといけないし、
もちろん保証外、自己責任で…と聞かされて来たので今迄手付かずのままでした。
さてさて、その交換法ですが、

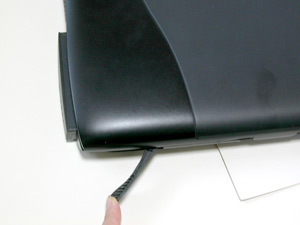

まずは表側スロットのメモリ増設の時と同じく、電源を落としてバッテリも抜きます。

すっかり時代遅れの旧機種となったPowerBook G3に今もファンが多い理由の一つですが、
バッテリーやドライブ類が簡単に指１本で拡張ベイに着脱できるのはいつも感心させられます。
そしていよいよ作業。
最初はキーボードをファンクションキーの間2カ所のツメで外します。

そしてPowerBook G3の場合はプラスドライバでネジ2本を外して金属のフタを取ります。
これだけでメモリスロットと無線LANカードに簡単にアクセスできます。
（iBook G3の場合はキーボードを外すだけです）

ここからが表面の上部スロットと違って来るのですが、次にCPUのカバー兼ヒートパネルを外します。

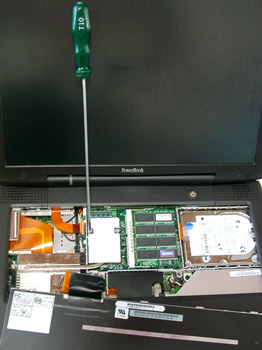

まずトルクスネジを2本外します。（トルクスドライバーのT10使ったと思います）

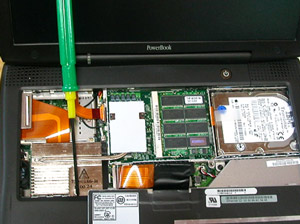

それからプラスドライバーであと1本、ヒートパネル横のネジを外します。

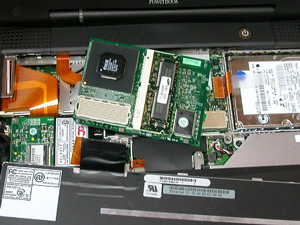

で、いよいよ半透明のベロを引っ張ってCPUを外すのですが、
「ボードが堅い」と言われていたので思いっきり力を入れて引っ張ったら
めっさ簡単にぺそっ、と外れて、危うくケース壊す所でした。
下の写真はCPUモジュールを外した裏面とボトム側のメモリスロット。

ここに新しい？256MBのメモリを挿して、逆に組み立てるだけ。
ただ、外したモジュールをまたはめる際、カチッと音がする迄力を入れて押さえる…
というのがまた分からず、カチっと言わなかったので動かなくなる迄押し込みましたが
どうもこれも必要以上に押していたっぽい気がします（笑）。　ま、壊れないなら良いか。

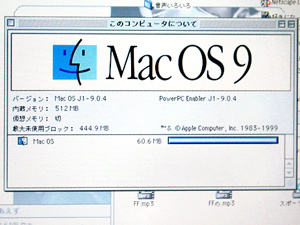

で、お約束のチェック。OS9でスミマセン。
はい、この通り512MBになりました。

でもホント、今さらPismo強化して何をするって言うんでしょうか…（苦笑）
